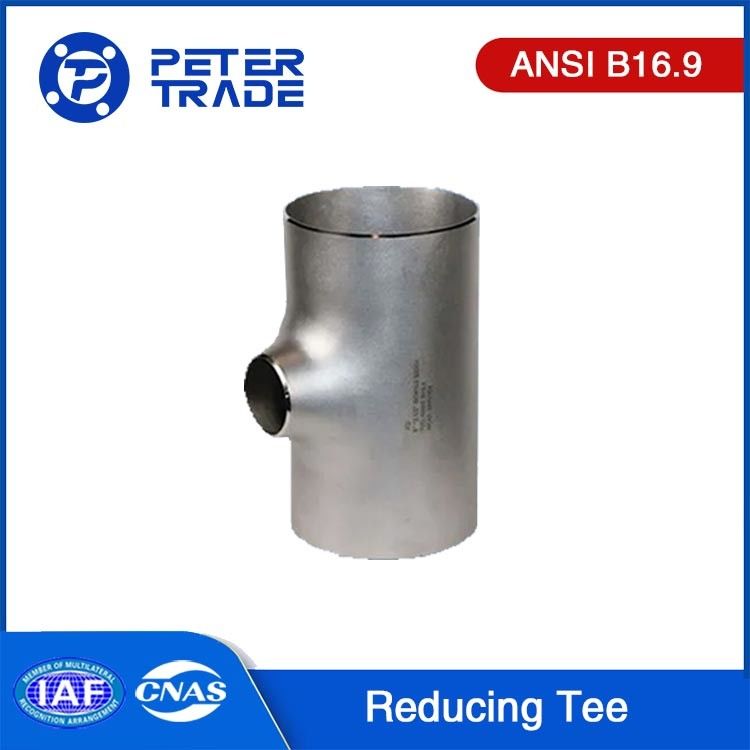

L'acier inoxydable soudé à l'arrière ASME B16.9 Tee réducteur/Tee inégale SCH5S-SCHXXS ASTM WP304 WP316

Name: L'acier inoxydable soudé à l'arrière ASME B16.9 Tee réducteur/Tee inégale SCH5S-SCHXXS ASTM WP304 WP316
Brand: Shaanxi Peter International Trade Co., Ltd.
SKU: La norme ASME B16.9 prévoit des réducteurs
Availability: InStock

Détails du produit

Lieu d'origine: Xi'an, province du Shaanxi, Chine

Nom de marque: PeterTrade(PT)

Numéro de modèle: La norme ASME B16.9 prévoit des réducteurs

Conditions de paiement et d'expédition

Quantité de commande min: 1 à 10 pièces

Prix: negotiable

Détails d'emballage: Casse en bois,casse en contreplaqué,palette,etc.

Délai de livraison: environ 15 à 45 jours, selon

Conditions de paiement: D/A, T/T, L/C, D/P

Capacité d'approvisionnement: 100 à 200 tonnes/tonnes par mois

Parlez Maintenant.

Détails du produit

Description du produit

Mettre en évidence:
                                                                                                                                                                                                                                                en acier inoxydable réducteur SCH5S, Pièce en t réductrice soudée bout à bout d'acier inoxydable, T-shirt SCH5S inégale


Norme de produit:	Pour les appareils de traitement des eaux usées9	Type de produit:	Tés inégaux/tés réducteurs
épaisseur de paroi:	Le nombre d'émissions de CO2	Matériel:	Acier inoxydable A403 WP 316 WP 304
Connexion:	Soudure à fesse	Application du projet:	Produits pétroliers, produits chimiques, énergie, gaz, métallurgie, construction

Norme de produit:	Pour les appareils de traitement des eaux usées9
Type de produit:	Tés inégaux/tés réducteurs
épaisseur de paroi:	Le nombre d'émissions de CO2
Matériel:	Acier inoxydable A403 WP 316 WP 304
Connexion:	Soudure à fesse
Application du projet:	Produits pétroliers, produits chimiques, énergie, gaz, métallurgie, construction

L'acier inoxydable soudé à l'arrière ASME B16.9 Tee réducteur/Tee inégale SCH5S-SCHXXS ASTM WP304 WP316

ASME B16.9 acier inoxydable ASTM A403 WP316 réduisant les débits inégaux pour diverses industries et applications

Présentation du produit:

Pour les appareils de traitement des eaux usées9 Acier inoxydable Réduction des teessont des raccords de tuyauterie utilisés pour combiner ou diviser les fluides ou les gaz qui circulent à travers des tuyaux de diamètres différents.avec deux sorties de tailles différentes et qui se détachent à un angle de 90 degrés par rapport à la ligne principale.

ASME B16.9 Tés réducteurs en acier inoxydablesont conçus pour connecter des tuyaux de diamètres différents, ce qui permet une transition en douceur du flux de fluides ou de gaz.tandis que les deux petites sorties sont connectées aux tuyaux de diamètre plus petit.

Ces raccords sont couramment utilisés dans les systèmes de tuyauterie où il est nécessaire de fusionner ou de diviser les flux entre différentes tailles de tuyaux.Ils fournissent une solution pratique et efficace pour s'adapter aux variations de diamètre des tuyaux et maintenir les caractéristiques de débit souhaitées.

CesRéduction des teessont fabriqués conformément à la norme B16.9, qui spécifie les dimensions, les matériaux et les autres exigences des raccords de tuyauterie.Cela garantit que les tees répondent aux normes de l'industrie et peuvent être utilisés de manière fiable dans diverses applications de tuyauterie.

Caractéristiques des bandes réductrices en acier inoxydable ASME B16.9:

Flexibilité dans la conception: ASME B16.9 Tés inégales en acier inoxydablepermettent de connecter trois tuyaux de diamètres différents à un angle de 90°, ce qui offre une flexibilité dans la conception du système,permettant la ramification ou la fusion des flux entre des tuyaux de différentes taillesIl permet de créer des configurations de tuyauterie complexes pour répondre à des besoins spécifiques.

Distribution efficace des flux: ASME B16.9 Tés inégaux en acier inoxydableIls contribuent à réduire la chute de pression et la turbulence dans le système, assurant un débit harmonieux et uniforme.Cela conduit à une meilleure performance du système et à une consommation d'énergie réduite.

Versatilité dans l'application: acier inoxydable ASME B16.9 Les T's inégauxIls trouvent une utilité dans des industries telles que le pétrole et le gaz, la pétrochimie, le traitement de l'eau, la climatisation et la climatisation.,et bien d'autres.

Facilité d'installation: acier inoxydable ASME B16.9 Les T's inégauxsont conçus pour être facilement installés et raccordés à des tuyaux par des méthodes standard telles que le soudage, le filetage ou la bride.Ils sont facilement disponibles sur le marché et peuvent être intégrés dans les systèmes de tuyauterie avec un minimum d'effort.

Des normes de qualité élevées: ASME B16.9 acier inoxydable Les T's inégauxsont fabriqués conformément à la norme B16.9, assurant la précision dimensionnelle, la qualité du matériau et les performances globales.Cela garantit que les t-shirts répondent aux normes de l'industrie et peuvent être fiables pour leur durabilité et leur longue durée de vie.

La valeur de l'échantillon doit être déterminée en tenant compte de l'état de la pièce et de l'état de l'échantillon.

L'acier inoxydable soudé à l'arrière ASME B16.9 Tee réducteur/Tee inégale SCH5S-SCHXXS ASTM WP304 WP316 0

ASME B16.9 Réduction des dimensions du tee
NPS	D (dimension extérieure)	D1 (dimension extérieure)	C ((Centre à l'extrémité)	M ((Centre à l'extrémité)
1/2 par 1/2 par 3/8	21.3	17.3	25	25
1/2 par 1/2 par 1/4	21.3	13.7	25	25
3/4 par 3/4 par 1/2	26.7	21.3	29	29
3/4 par 3/4 par 3/8	26.7	17.3	29	29
1 x 1 x 3/4	33.4	26.7	38	38
1 x 1 x 1/2	33.4	21.3	38	38
1-1/4 x 1-1/4 x 1	42.2	33.4	48	48
1-1/4 x 1-1/4 x 3/4	42.2	26.7	48	48
1-1/4 x 1-1/4 x 1/2	42.2	21.3	48	48
1 à 2 x 1 à 2 x 1 à 4	48.3	42.2	57	57
1-1/2 x 1-1/2 x 1	48.3	33.4	57	57
1 à 1/2 x 1 à 1/2 x 3/4	48.3	26.7	57	57
1 à 2 x 1 à 2 x 1 à 2	48.3	21.3	57	57
2 x 2 x 1-1/2	60.3	48.3	64	60
2 x 2 x 1-1/4	60.3	42.2	64	57
2 x 2 x 1	60.3	33.4	64	51
2 x 2 x 3/4	60.3	26.7	64	44
2 à 2 / 2 x 2 à 2 / 2 x 2	73	60.3	76	70
2 1/2 x 2 1/2 x 1 1/2	73	48.3	76	67
2 1/2 x 2 1/2 x 1 1/4	73	42.2	76	64
2 1/2 fois 2 1/2 fois 1	73	33.4	76	57
3 x 3 x 2-1/2	88.9	73	86	83
3 x 3 x 2	88.9	60.3	86	76
3 x 3 x 1-1/2	88.9	48.3	86	73
3 x 3 x 1-1/4	88.9	42.2	86	70
3-1/2 x 3-1/2 x 3	101.6	88.9	95	92
3-1/2 x 3-1/2 x 2-1/2	101.6	73	95	89
3-1/2 x 3-1/2 x 2	101.6	60.3	95	83
3-1/2 x 3-1/2 x 1-1/2	101.6	48.3	95	79
4 x 4 x 3-1/2	114.3	101.6	105	102
4 x 4 x 3	114.3	88.9	105	98
4 x 4 x 2-1/2	114.3	73	105	95
4 x 4 x 2	114.3	60.3	105	89
4 x 4 x 1-1/2	114.3	48.3	105	86
5 x 5 x 4	141.3	114.3	124	117
5 x 5 x 3-1/2	141.3	101.6	124	114
5 x 5 x 3	141.3	88.9	124	111
5 x 5 x 2-1/2	141.3	73	124	108
5 x 5 x 2	141.3	60.3	124	105
6 x 6 x 5	168.3	141.3	143	137
6 x 6 x 4	168.3	114.3	143	130
6 x 6 x 3-1/2	168.3	101.6	143	127
6 x 6 x 3	168.3	88.9	143	124
6 x 6 x 2-1/2	168.3	73	143	121
8 x 8 x 6	219.1	168.3	178	168
8 x 8 x 5	219.1	141.3	178	162
8 x 8 x 4	219.1	114.3	178	156
8 x 8 x 3-1/2	219.1	101.6	178	152
10 x 10 x 8	273	219.1	216	203
10 x 10 x 6	273	168.3	216	194
10 x 10 x 5	273	141.3	216	191
10 x 10 x 4	273	114.3	216	184
12 x 12 x 10	323.8	273	254	241
12 x 12 x 8	323.8	219.1	254	229
12 x 12 x 6	323.8	168.3	254	219
12 x 12 x 5	323.8	141.3	254	216
14 x 14 x 12	355.6	323.8	279	270
14 x 14 x 10	355.6	273	279	257
14 x 14 x 8	355.6	219.1	279	248
14 x 14 x 6	355.6	168.3	279	238
16 x 16 x 14	406.4	355.6	305	305
16 x 16 x 12	406.4	323.8	305	295
16 x 16 x 10	406.4	273	305	283
16 x 16 x 8	406.4	219.1	305	273
16 x 16 x 6	406.4	168.3	305	264
18 x 18 x 16	457	406.4	343	330
18 x 18 x 14	457	355.6	343	330
18 x 18 x 12	457	323.8	343	321
18 x 18 x 10	457	273	343	308
18 x 18 x 8	457	219.1	343	298
20 x 20 x 18	508	457	381	368
20 x 20 x 16	508	406.4	381	356
20 x 20 x 14	508	355.6	381	356
20 x 20 x 12	508	323.8	381	346
20 x 20 x 10	508	273	381	333
20 x 20 x 8	508	219.1	381	324
22 x 22 x 20	559	508	419	406
22 x 22 x 18	559	457	419	394
22 x 22 x 16	559	406.4	419	381
22 x 22 x 14	559	355.6	419	381
22 x 22 x 12	559	323.8	419	371
22 x 22 x 10	559	273	419	359
24 x 24 x 22	610	559	432	432
24 x 24 x 20	610	508	432	432
24 x 24 x 18	610	457	432	419
24 x 24 x 16	610	406.4	432	406
24 x 24 x 14	610	355.6	432	406
24 x 24 x 12	610	323.8	432	397
24 x 24 x 10	610	273	432	384
26 x 26 x 24	660	610	495	483
26 x 26 x 22	660	559	495	470
26 x 26 x 20	660	508	495	457
26 x 26 x 18	660	457	495	444
26 x 26 x 16	660	406.4	495	432
26 x 26 x 14	660	355.6	495	432
26 x 26 x 12	660	323.8	495	422
28 x 28 x 26	711	660	521	521
28 x 28 x 24	711	610	521	508
28 x 28 x 22	711	559	521	495
28 x 28 x 20	711	508	521	483
28 x 28 x 18	711	457	521	470
28 x 28 x 16	711	406.4	521	457
28 x 28 x 14	711	355.6	521	457
28 x 28 x 12	711	323.8	521	448
30 x 30 x 28	762	711	559	546
30 x 30 x 26	762	660	559	546
30 x 30 x 24	762	610	559	533
30 x 30 x 22	762	559	559	521
30 x 30 x 20	762	508	559	508
30 x 30 x 18	762	457	559	495
30 x 30 x 16	762	406.4	559	483
30 x 30 x 14	762	355.6	559	483
30 x 30 x 12	762	323.8	559	473
30 x 30 x 10	762	273	559	460
32 x 32 x 30	813	762	597	584
32 x 32 x 28	813	711	597	572
32 x 32 x 26	813	660	597	572
32 x 32 x 24	813	610	597	559
32 x 32 x 22	813	559	597	546
32 x 32 x 20	813	508	597	533
32 x 32 x 18	813	457	597	521
32 x 32 x 16	813	406.4	597	508
32 x 32 x 14	813	355.6	597	508
34 x 34 x 32	864	813	635	622
34 x 34 x 30	864	762	635	610
34 x 34 x 28	864	711	635	597
34 x 34 x 26	864	660	635	597
34 x 34 x 24	864	610	635	584
34 x 34 x 22	864	559	635	572
34 x 34 x 20	864	508	635	559
34 x 34 x 18	864	457	635	546
34 x 34 x 16	864	406.4	635	533
36 x 36 x 34	914	864	673	660
36 x 36 x 32	914	813	673	648
36 x 36 x 30	914	762	673	635
36 x 36 x 28	914	711	673	622
36 x 36 x 26	914	660	673	622
36 x 36 x 24	914	610	673	610
36 x 36 x 22	914	559	673	597
36 x 36 x 20	914	508	673	584
36 x 36 x 18	914	457	673	572
36 x 36 x 16	914	406.4	673	559
38 x 38 x 36	965	914	711	711
38 x 38 x 34	965	864	711	698
38 x 38 x 32	965	813	711	686
38 x 38 x 30	965	762	711	673
38 x 38 x 28	965	711	711	648
38 x 38 x 26	965	660	711	648
38 x 38 x 24	965	610	711	635
38 x 38 x 22	965	559	711	622
38 x 38 x 20	965	508	711	610
38 x 38 x 18	965	457	711	597
40 x 40 x 38	1016	965	749	749
40 x 40 x 36	1016	914	749	737
40 x 40 x 34	1016	864	749	724
40 x 40 x 32	1016	813	749	711
40 x 40 x 30	1016	762	749	698
40 x 40 x 28	1016	711	749	673
40 x 40 x 26	1016	660	749	673
40 x 40 x 24	1016	610	749	660
40 x 40 x 22	1016	559	749	648
40 x 40 x 20	1016	508	749	635
40 x 40 x 18	1016	457	749	622
42 x 42 x 40	1067	1016	762	711
42 x 42 x 38	1067	965	762	711
42 x 42 x 36	1067	914	762	711
42 x 42 x 34	1067	864	762	711
42 x 42 x 32	1067	813	762	711
42 x 42 x 30	1067	762	762	711
42 x 42 x 28	1067	711	762	698
42 x 42 x 26	1067	660	762	698
42 x 42 x 24	1067	610	762	660
42 x 42 x 22	1067	559	762	660
42 x 42 x 20	1067	508	762	660
42 x 42 x 18	1067	457	762	648
42 x 42 x 16	1067	406.4	762	635
44 x 44 x 42	1118	1067	813	762
44 x 44 x 40	1118	1016	813	749
44 x 44 x 38	1118	965	813	737
44 x 44 x 36	1118	914	813	724
44 x 44 x 34	1118	864	813	724
44 x 44 x 32	1118	813	813	711
44 x 44 x 30	1118	762	813	711
44 x 44 x 28	1118	711	813	698
44 x 44 x 26	1118	660	813	698
44 x 44 x 24	1118	610	813	698
44 x 44 x 22	1118	559	813	686
44 x 44 x 20	1118	508	813	686
Pour les pièces détachées	1168	1118	851	800
Pour les produits du secteur de la construction	1168	1067	851	787
Pour les pièces détachées:	1168	1016	851	775
Pour les pièces détachées	1168	965	851	762
Pour les pièces détachées	1168	914	851	762
Pour les produits de la catégorie 1	1168	864	851	749
Pour les pièces détachées:	1168	813	851	749
Pour les pièces détachées	1168	762	851	737
Pour les produits de la catégorie 1	1168	711	851	737
Pour les pièces détachées	1168	660	851	737
Pour les pièces détachées	1168	610	851	724
Pour les pièces détachées:	1168	559	851	724
48 x 48 x 46	1219	1168	889	838
48 x 48 x 44	1219	1118	889	838
48 x 48 x 42	1219	1067	889	813
48 x 48 x 40	1219	1016	889	813
48 x 48 x 38	1219	965	889	813
48 x 48 x 36	1219	914	889	787
48 x 48 x 34	1219	864	889	787
48 x 48 x 32	1219	813	889	787
48 x 48 x 30	1219	762	889	762
48 x 48 x 28	1219	711	889	762
48 x 48 x 26	1219	660	889	762
48 x 48 x 24	1219	610	889	737
48 x 48 x 22	1219	559	889	737

Définition de l'ASTM A403 WP 304 et WP 316 en acier inoxydable:

Résistants pour tuyaux en acier inoxydable ASTM A403est une spécification qui couvre les exigences en matière de matériaux pour les raccords en acier inoxydable austénitique forgé et laminé utilisés dans les applications de tuyauterie sous pression.Les qualités les plus couramment utilisées pour ces raccords sont:Les données de référence sont fournies à l'aide de l'écran de navigation.

Les raccords couverts parPour l'aéronefIls sont largement utilisés dans les systèmes de tuyauterie où la résistance à la corrosion, la durabilité,et des performances de haute qualité sont requises.

Ces raccords de tuyaux en acier inoxydable sont disponibles en différents types, tels que des coudes, des étriers, des réducteurs, des bouchons, des extrémités de boutons, etc. Ils sont utilisés pour la connexion, la ramification,ou changer la direction du débit de fluide ou de gaz dans le système de tuyauterie.

LeNorme ASTM A403s'assure que les raccords de tuyauterie en acier inoxydable satisfont à des exigences spécifiques en matière de composition chimique, de propriétés mécaniques, de dimensions et d'autres caractéristiques de performance.En se conformant à cette norme, les fabricants peuvent produire des raccords répondant aux normes de qualité et de performance nécessaires pour les applications de tuyauterie sous pression.

Le champ d'applicationPour l'aéronefLa norme couvre plusieurs catégories d'alliages d'acier inoxydable austénitique pour une utilisation dans les applications de tuyauterie sous pression. Ces alliages sont utilisés dans la production de raccords de tuyauterie, y compris les coudes, les tees, les réducteurs,les capuchons et autres types de raccords.

La norme précise que la qualité de l'acier doit être marquée soit par le préfixe WP, soit par le préfixe CR, selon les normes de taille et de pression nominale ASTM ou MSS applicables.Le préfixe WP est utilisé pour les raccords conformes aux normes de taille ASTM, tandis que le préfixe CR est utilisé pour les raccords conformes aux normes de taille MSS (Manufacturers Standardization Society).

Applications des plaquettes réductrices en acier inoxydable selon la norme ASME B16.9:

Transition de taille: ASME B16.9 Tés réducteurs en acier inoxydableIls permettent une transition en douceur entre des tuyaux de diamètres différents et constituent une solution pratique et efficace pour connecter des tuyaux de tailles différentes.assurer un débit adéquat et minimiser la chute de pression.

Flux de ramification ou de détournement: ASME B16.9 Tés réducteurs en acier inoxydableIls permettent la distribution de fluides ou de gaz sur plusieurs lignes ou équipements, répondant à différentes exigences de débit.

Flexibilité de la conception du système:En utilisantASME B16.9 Tés réducteurs en acier inoxydable, les concepteurs disposent d'une plus grande souplesse dans la conception des systèmes de tuyauterie.optimisation de la disposition et de la fonctionnalité du système.

Tags:

Flanges de raccordement de tuyaux

Glissez sur les brides

Les flanges sont décalées

Brides à collerette à souder

Brides aveugles

Les pièces en acier

Flange à anneau en acier

Brides filetées

Brides à souder à emboîture

Lap Joint Flanges

coude de montage de tuyau

Coude de 45 degrés

Coude de 90 degrés

Coude à 180 degrés

Rayon de longueur 45

Radius de longueur 90

Radius court 90

180 degrés rayon court coude

Té de raccord de tuyau

Pièce en t égale

Réduction de la pièce en t

réducteur de montage de tuyau

Réducteur concentrique

Réducteur excentrique

Couvercle d'extrémité du tuyau

Cap de l'extrémité de la fesse

Stub End

Lap Joint Stub End

Croix de raccordement des tuyaux

Croix égale

Réduction de la croix

L'acier inoxydable soudé à l'arrière ASME B16.9 Tee réducteur/Tee inégale SCH5S-SCHXXS ASTM WP304 WP316

en acier inoxydable réducteur SCH5S

Pièce en t réductrice soudée bout à bout d'acier inoxydable

T-shirt SCH5S inégale

en acier inoxydable réducteur SCH5S,

Pièce en t réductrice soudée bout à bout d'acier inoxydable,

T-shirt SCH5S inégale

ASME B16.9 ASTM A420 WPL6 raccords pour tuyaux en acier au carbone réducteurs pour systèmes de tuyauterie

ASME B16.9 SCH5 SCH10 SCH20 Peinture noire en acier au carbone
