Détails du produit
Lieu d'origine: Xi'an, province du Shaanxi, Chine
Nom de marque: PeterTrade(PT)
Conditions de paiement et d'expédition
Quantité de commande min: 1 à 10 pièces
Prix: negotiable
Détails d'emballage: Casse en bois,casse en contreplaqué,palette,etc.
Délai de livraison: environ 15 à 45 jours, selon
Conditions de paiement: D/A, T/T, L/C, D/P
Capacité d'approvisionnement: 100 à 200 tonnes/tonnes par mois
Norme de produit: |
ASME B16.5 |
Nom du produit: |
Flanges filetées face soulevée |
Matériel 1: |
Flancées en acier inoxydable: ASTM A182 F304, 304L, 316, 316L, 321, 1Cr18Ni9Ti, 00Cr19Ni10, A182 F51 |
Matériau 2: |
Les pièces de rechange doivent être équipées d'un dispositif d'échange de données. |
Taille: |
1/2' à 24' |
Pression: |
Classe 300 |
Applications: |
Industrie chimique, Industrie pétrolière et gazière, Industrie du traitement des eaux usées et de la |
Pays d'exportation: |
Amérique du Nord et autres pays du monde |
Norme de produit: |
ASME B16.5 |
Nom du produit: |
Flanges filetées face soulevée |
Matériel 1: |
Flancées en acier inoxydable: ASTM A182 F304, 304L, 316, 316L, 321, 1Cr18Ni9Ti, 00Cr19Ni10, A182 F51 |
Matériau 2: |
Les pièces de rechange doivent être équipées d'un dispositif d'échange de données. |
Taille: |
1/2' à 24' |
Pression: |
Classe 300 |
Applications: |
Industrie chimique, Industrie pétrolière et gazière, Industrie du traitement des eaux usées et de la |
Pays d'exportation: |
Amérique du Nord et autres pays du monde |

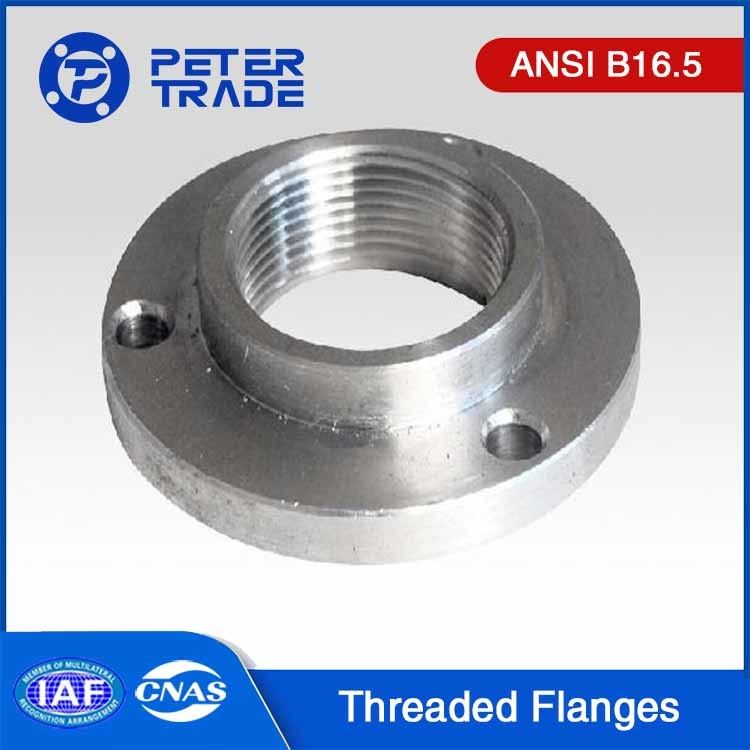

ASME B16.5 Franges filetées en acier inoxydable face soulevée classe 300 pour les applications industrielles
Introduction:
Notre société,La société Shaanxi Peter International Trade Co., Ltd. a été créée en Chine.est un fournisseur très réputé et bien établi sur le marché, avec une expérience impressionnante de plus de deux décennies.Nous avons acquis une solide réputation de source fiable et fiable deASME B16.5 Franges filetées en acier inoxydableNotre engagement envers la qualité et la satisfaction du client nous a fait le choix privilégié des clients qui recherchent des solutions de brides filetées de premier ordre.
Au fil des ans, nous avons noué des relations solides avec des fabricants renommés et nous avons accès à une gamme complète deASME B16.5 Franges filetées en acier inoxydableNotre inventaire comprend des brides fabriquées en acier inoxydable de haute qualité, assurant une durabilité exceptionnelle, une résistance à la corrosion et une longévité.Nous comprenons l'importance de la précision et du respect des normes de l'industrie, c'est pourquoi nous obtenons des brides qui sont conformes aux spécifications strictes de laLa norme ASME B16.5 est appliquée.
Description des brides filetées en acier inoxydable selon la norme ASME B16.5:
L'ASME B16.5 est une norme largement reconnue qui définit les spécifications pour les brides de tuyauterie et les raccords à brides.ASME B16.5 Franges filetées en acier inoxydable, les normes et spécifications suivantes sont applicables:
Pour les appareils de traitement des eaux usées5:Cette norme, intitulée " Pipe Flanges and Flanged Fittings ", fournit les lignes directrices générales pour les dimensions de la bride, les matériaux, les valeurs de pression et de température, les tolérances, le marquage et les essais.5 couvre différents types de brides, y comprisautres appareils de fabrication électrique.
Spécifications du matériau: ASME B16.5 Franges filetées en acier inoxydablesont fabriqués à partir de matériaux en acier inoxydable qui sont conformes aux spécifications des matériaux en cause. Les catégories d'acier inoxydable couramment utilisées comprennent ASTM A182 F304, F316, F316L et F321, entre autres.Ces spécifications matérielles garantissent que les brides possèdent les propriétés mécaniques requises, résistance à la corrosion et compatibilité avec l'application prévue.
Les dimensions:Les dimensions deASME B16.5 Franges filetées en acier inoxydablesont spécifiés dans la norme ASME B16.5, y compris la taille de la bride, le diamètre extérieur, la taille des trous, l'épaisseur et les dimensions globales.Les dimensions sont normalisées pour assurer l'interchangeabilité et la compatibilité avec d'autres normes ASME B16..5 brides et composants.
Les valeurs de pression et de température:L'ASME B16.5 fournit des valeurs de pression et de température pour les brides, qui spécifient la pression et la température maximales admissibles auxquelles les brides peuvent fonctionner en toute sécurité.Ces notes sont basées sur le matérielIl est essentiel de sélectionner la qualification appropriée de la bride en fonction des exigences spécifiques de l'application pour assurer un fonctionnement sûr et fiable.
Classes de brides:L'ASME B16.5 classe les brides en différentes classes, telles que la classe 150, la classe 300, la classe 600, etc. Chaque classe correspond à une catégorie de pression-température spécifique.La désignation de la classe est basée sur la capacité de la bride à résister à la pression, avec des classes plus élevées indiquant des capacités de pression plus élevées.
Type de face: ASME B16.5 Franges filetées en acier inoxydablepeut avoir une face surélevée (RF) ou une face plate (FF).une surface d'étanchéité plateLe type de face doit être sélectionné en fonction des exigences spécifiques d'étanchéité et de la compatibilité avec la bride ou le joint d'accouplement.
Les dimensions de la bride à filetage en acier inoxydable ASME B16.5:
L'équipement doit être équipé d'un dispositif de détection de la pollution atmosphérique. | ||||||||||
Taille nominale du tuyau | Diamètre extérieur | O.D. du visage soulevé | Diamètre à la base du noyau | Épaisseur | Le détecteur de diabète | Longueur à travers le moyeu | Forage |
Approximatif Poids (lb) |
||
D | G | X | t | B2 | T2 | Diamètre du cercle du boulon | Nombre de trous | Diamètre du boulon | ||
Une demi-pouce. | 95 | 35.1 | 38.1 | 14.2 | 23.6 | 22.4 | 66.5 | 4 | 15.7 | 2 |
3/4 " | 117 | 42.9 | 47.8 | 15.7 | 29 | 25.4 | 82.6 | 4 | 19.1 | 3 |
1' | 124 | 50.8 | 53.8 | 17.5 | 35.8 | 26.9 | 88.9 | 4 | 19.1 | 3 |
1.1/4" | 133 | 63.5 | 63.5 | 19.1 | 44.4 | 26.9 | 98.6 | 4 | 19.1 | 4.5 |
1.1/2" | 155 | 73.2 | 69.9 | 20.6 | 50.3 | 30.2 | 114.3 | 4 | 22.4 | 6.5 |
2' | 165 | 91.9 | 84.1 | 22.4 | 63.5 | 33.3 | 127 | 8 | 19.1 | 7 |
2.1/2" | 191 | 104.6 | 100.1 | 25.4 | 76.2 | 38.1 | 149.4 | 8 | 22.4 | 10 |
3' | 210 | 127 | 117.3 | 28.4 | 92.2 | 42.9 | 168.1 | 8 | 22.4 | 14 |
3.1/2" | 229 | 139.7 | 133.4 | 30.2 | 104.9 | 44.5 | 184.2 | 8 | 22.4 | 17 |
4 pouces | 254 | 157.2 | 146.1 | 31.8 | 117.6 | 47.8 | 200.2 | 8 | 22.4 | 24 |
5 pouces | 279 | 185.7 | 177.8 | 35.1 | 144.4 | 50.8 | 235 | 8 | 22.4 | 31 |
6' | 318 | 215.9 | 206.2 | 36.6 | 171.4 | 52.3 | 269.7 | 12 | 22.4 | 39 |
8' | 381 | 269.7 | 260.4 | 41.1 | 222.2 | 62 | 330.2 | 12 | 25.4 | 58 |
10 pouces | 445 | 323.9 | 320.5 | 47.8 | 276.2 | 66.5 | 387.4 | 16 | 28.4 | 81 |
12 pouces | 521 | 381 | 374.7 | 50.8 | 328.6 | 73.2 | 450.9 | 16 | 31.8 | 115 |
14' | 584 | 412.8 | 425.5 | 53.8 | 360.4 | 76.2 | 514.4 | 20 | 31.8 | 165 |
16 pouces | 648 | 469.9 | 482.6 | 57.2 | 411.2 | 82.6 | 571.5 | 20 | 35.1 | 220 |
18' | 711 | 533.4 | 533.4 | 60.5 | 462.0 | 88.9 | 628.7 | 24 | 35.1 | 280 |
20 pouces | 775 | 584.2 | 587.2 | 63.5 | 512.8 | 95.3 | 685.8 | 24 | 35.1 | 325 |
22 ¢ | 838 | 641.4 | 641.4 | 65.3 | 563.6 | 99.8 | 743.0 | 24 | 41.2 | 370 |
24' | 914 | 692.2 | 701.5 | 69.9 | 614.4 | 106.4 | 812.8 | 24 | 41.2 | 490 |
1Les dimensions sont en millimètres.
2Les dimensions peuvent être spécifiées par différents acheteurs.
Les différences entre le visage relevé (RF) et le visage plat (FF):
Les éléments suivants doivent être utilisés:
Surface d'étanchéitéLes brides RF ont une petite section surélevée autour de la surface d'étanchéité.permettant de la déformer et de créer un joint fiable lorsque la bride est boulonnée à une autre bride.
Conception standard:Les brides RF sont le type de bride le plus couramment utilisé et sont largement spécifiées dans diverses industries.
Compatibilité des joints:Les brides RF sont compatibles avec une variété de matériaux de joints, y compris les joints à enroulement en spirale, les joints de type anneau (RTJ) et les joints plats.La face surélevée permet une compression et un scellement appropriés du joint.
Longueur du boulon:Les brides RF nécessitent généralement des boulons plus longs par rapport aux brides FF en raison de l'épaisseur supplémentaire de la face surélevée.
Pour les pièces de rechange, les pièces de rechange doivent être équipées d'un dispositif de rechange.
Surface de scellement: Les brides FF ont une surface d'étanchéité lisse et plane sans aucune saillie ou indentation.créer un joint fiable lorsqu'il est comprimé entre deux brides FF d'accouplement.
Applications:Les brides FF sont couramment utilisées dans les applications où la présence d'une face surélevée pourrait causer des interférences ou des dommages, comme avec certains types de connexions de vannes ou d'équipements à espace limité.
Compatibilité des joints:Les brides FF nécessitent généralement des joints plats, tels que des joints à face entière ou des joints à anneau plat.
Longueur du boulon:Les brides FF nécessitent des boulons plus courts par rapport aux brides RF, car il n'y a pas de face surélevée.
Applications des brides filetées en acier inoxydable selon la norme ASME B16.5:
ASME B16.5 Franges filetées en acier inoxydabletrouver des applications dans diverses industries où des connexions filetées sont requises.
Industrie pétrolière et gazière Acier inoxydable autres appareils pour la fabrication de lampessont utilisés dans les oléoducs et les gazoducs pour relier des sections de tuyaux ou d'équipements avec des connexions filetées. Ils assurent une connexion sûre et fiable,en particulier dans les applications à basse pression et non critiques.
Industrie pétrochimique:Dans les usines pétrochimiques,d'une épaisseur n'excédant pas 10 mmIls sont adaptés aux systèmes à basse pression qui manipulent des fluides tels que l'eau, les produits chimiques et les gaz.
Industrie chimique: D'acier inoxydablesont utilisés dans les usines de transformation chimique pour connecter des pipelines et des équipements. Ils sont couramment utilisés dans des applications impliquant des produits chimiques et des fluides corrosifs.
Traitement de l'eau: Franges filetées en acier inoxydableIls sont couramment utilisés dans les systèmes de distribution d'eau non critiques.
Industrie alimentaire et des boissons: Franges filetées en acier inoxydableIls sont utilisés pour connecter des tuyaux et des équipements dans des applications non sanitaires.
Génération d'électricité: Franges filetées en acier inoxydablesont utilisés dans les centrales électriques pour diverses applications telles que les systèmes de vapeur, la circulation de l'eau et les conduites de carburant.
D'acier inoxydablesont généralement utilisés dans les applications à basse pression par rapport aux brides soudées.Ils conviennent aux systèmes fonctionnant à des températures et pressions inférieures où un raccordement fiable et facilement amovible est nécessaire.. Lors de la sélectionASME B16.5 Franges filetées en acier inoxydablePour une application spécifique, il est crucial de prendre en compte des facteurs tels que les conditions de fonctionnement, la compatibilité des fluides et les exigences du système.
