Maison > produits > Flanges de raccordement de tuyaux > EN1092-01 Type 13 PN40 Flange filetée en acier au carbone/en acier inoxydable THRF pour le traitement des eaux usées

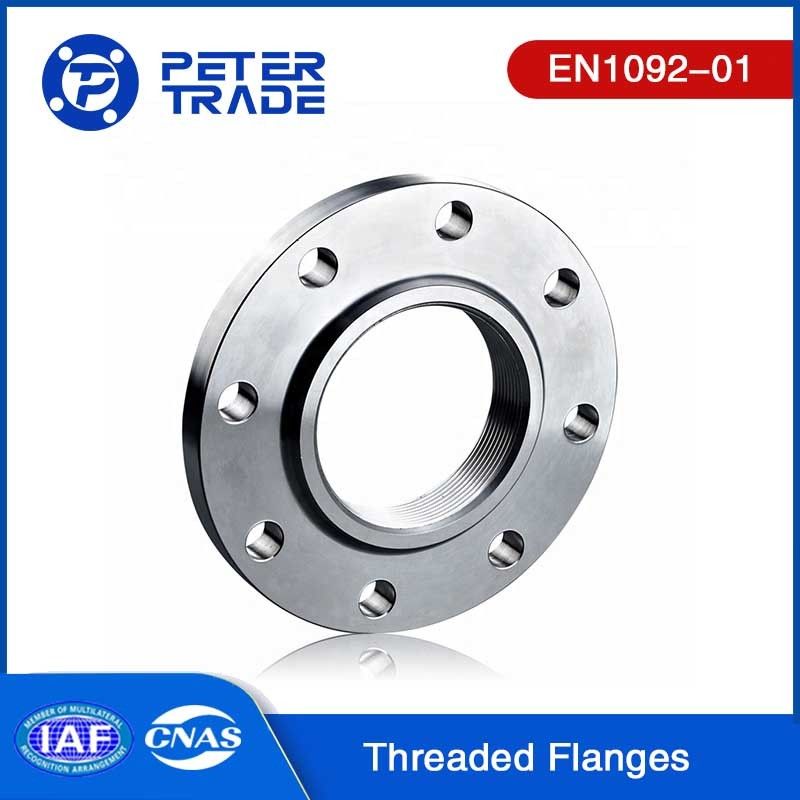

EN1092-01 Type 13 PN40 Flange filetée en acier au carbone/en acier inoxydable THRF pour le traitement des eaux usées

Détails du produit

Lieu d'origine: Xi'an, province du Shaanxi, Chine

Nom de marque: PeterTrade(PT)

Conditions de paiement et d'expédition

Quantité de commande min: 1 à 10 pièces

Prix: negotiable

Détails d'emballage: Casse en bois,casse en contreplaqué,palette,etc.

Délai de livraison: environ 15 à 45 jours, selon

Conditions de paiement: D/A, T/T, L/C, D/P

Capacité d'approvisionnement: 100 à 200 tonnes/tonnes par mois

Parlez Maintenant.
Mettre en évidence:

Flanche à filetage MS pour la plomberie

,

EN1092-01 Flange à filetage MS de type 13

,

PN40 MS Flange filetée

Nom du produit:
Flanges filetées face soulevée
Norme de produit:
La norme EN1092-01 (norme européenne)
Matériel:
L'acier au carbone comprend également l'acier inoxydable, l'acier allié et d'autres selon vos besoin
Type de face du produit:
Incluez principalement la face soulevée (RF), la face plate (FF), incluez également l'articulation d
Les pressions:
Nombre de produits
Tailles:
DN 10 à DN 600
Exportation vers:
Différents pays européens et autres pays du monde
Demandez une:
les systèmes de plomberie, de pétrole et de gaz, de traitement chimique et de tuyauterie industriell
Nom du produit:
Flanges filetées face soulevée
Norme de produit:
La norme EN1092-01 (norme européenne)
Matériel:
L'acier au carbone comprend également l'acier inoxydable, l'acier allié et d'autres selon vos besoin
Type de face du produit:
Incluez principalement la face soulevée (RF), la face plate (FF), incluez également l'articulation d
Les pressions:
Nombre de produits
Tailles:
DN 10 à DN 600
Exportation vers:
Différents pays européens et autres pays du monde
Demandez une:
les systèmes de plomberie, de pétrole et de gaz, de traitement chimique et de tuyauterie industriell
EN1092-01 Type 13 PN40 Flange filetée en acier au carbone/en acier inoxydable THRF pour le traitement des eaux usées

EN1092-01 Type 13 PN40 Franges filetées en acier au carbone face soulevée (THRF)



Introduction:

La société Shaanxi Peter International Trade Co., Ltd. a été créée en Chine.est un fournisseur bien établi et très réputé sur le marché, avec un bilan impressionnant de plus de deux décennies.Nous avons bâti une solide réputation de source fiable et fiable deEN1092-01 Flanges filetées en acier au carbone.Notre objectif principal est de fournir des solutions de brides filetées de haute qualité et d'assurer la satisfaction des clients.



Au fil des ans, nous avons développé des relations solides avec des fabricants renommés, ce qui nous permet d'accéder à une gamme complète deEN1092-01 Flanges filetées en acier au carboneNotre inventaire se compose de brides fabriquées en acier inoxydable de qualité supérieure, connues pour leur durabilité exceptionnelle, leur résistance à la corrosion et leur longue durée de vie.Nous comprenons l'importance de la précision et de la conformité aux normes de l'industrieC'est pourquoi nous nous procurons méticuleusement des brides qui répondent aux spécifications strictes décrites dans leLa norme EN1092-01 est appliquée.





Description de la norme EN1092-01 sur les brides filetées en acier au carbone:

Uneà flèche filetéeest un type de bride conçu avec des fils internes, ce qui lui permet d'être relié à un tuyau fileté sans avoir besoin de soudage.ce qui en fait une option appropriée dans les situations où le soudage est impraticable ou impossible.



Dans les cas où les brides en acier allié présentent une résistance suffisante mais présentent des difficultés de soudage ou présentent de mauvaises performances de soudage,autres appareils de fabrication électriqueIl est toutefois important de considérer les limites deautres appareils de fabrication électriqueIls ne doivent pas être utilisés dans des applications impliquant des changements brusques de température ou lorsque la température dépasse 260°C ou tombe en dessous de -45°C, car cela peut entraîner des fuites potentielles.



autres appareils pour la fabrication de lampesont une apparence similaire à celle des brides Slip-On, mais elles sont spécialement forées pour correspondre au diamètre intérieur du tuyau.La face arrière de l'ouverture centrale est ensuite enfilée avec des fils de tuyau coniques de la taille appropriée.



Le principal avantage deautres appareils de fabrication électriqueest l'absence d'exigences de soudage, ce qui entraîne un couple supplémentaire minimal appliqué au tuyau ou au baril lors de la déformation de la bride.autres appareils de fabrication électriqueIls sont particulièrement adaptés aux raccords de tuyauterie haute pression.





EN1092-01 Dimensions des brides filetées en acier au carbone:

EN1092-01 Type 13 PN40 Flange filetée en acier au carbone/en acier inoxydable THRF pour le traitement des eaux usées 0

EN1092-01 Flange filetée de type 13 PN 40 THRF
DN Diamètre extérieur O.D. du visage soulevé



Hauteur du visage soulevé

Le cou

Diamètre

Épaisseur Le détecteur de diabète Longueur de la bride Diamètre du cercle du boulon Nombre de trous Diamètre du boulon



Radius des angles



D G f X t B2 T2 Le K. Les chiffres L R1
10 90 40 2 30 16 17.2 22 60 4 14 4
15 95 45 2 35 16 21.3 22 65 4 14 4
20 105 58 2 45 18 26.9 26 75 4 14 4
25 115 68 2 52 18 33.7 28 85 4 14 4
32 140 78 2 60 18 42.4 30 100 4 18 6
40 150 88 3 70 18 48.3 32 110 4 18 6
50 165 102 3 84 20 60.3 34 125 4 18 6
65 185 122 3 104 22 76.1 38 145 8 18 6
80 200 138 3 118 24 88.9 40 160 8 18 8
100 235 162 3 145 24 114.3 44 190 8 22 8
125 270 188 3 170 26 139.7 48 220 8 26 8
150 300 218 3 200 28 168.3 52 250 8 26 10
200 375 285 3 260 34 219.1 52 320 12 30 10
250 450 345 3 312 38 273 60 385 12 33 12
300 515 410 4 380 42 323.9 67 450 16 33 12
350 580 465 4 424 46 355.6 72 510 16 36 12
400 660 535 4 478 50 406.4 78 585 16 39 12
450 685 560 4 522 57 457 84 610 20 39 12
500 755 615 4 576 57 608 90 670 20 42 12
600 890 735 5 686 72 610 100 795 20 48 12

1Les dimensions sont en millimètres.

2Les dimensions peuvent être spécifiées par différents acheteurs.





Utilisations des brides filetées en acier au carbone EN1092-01:

autres appareils pour la fabrication de lampesLa plupart des produits de base sont utilisés pour des applications très variées et sont appréciés pour leurs avantages spécifiques.autres appareils de fabrication électrique:



Facile à installer: autres appareils pour la fabrication de lampesIls sont très recherchés parce qu'ils peuvent être montés sur des tuyaux de différentes tailles sans avoir besoin de soudage.



Applications sous haute pression:autres appareils pour la fabrication de lampessont couramment utilisés dans des applications à pression extrêmement élevée, en particulier lorsqu'il n'est pas possible d'effectuer un traitement thermique post-soudure.même à ou près des températures atmosphériques.



tuyauterie de petit diamètre: brides filetéesIls sont particulièrement adaptés aux applications de tuyauterie de petit diamètre, leur conception filetée permettant une connexion compacte et efficace dans les systèmes où l'espace est limité.



Applications non cycliques: brides filetéessont principalement conçus pour des applications non cycliques, ce qui signifie qu'ils sont destinés à être utilisés dans des systèmes où il n'y a pas de fluctuations significatives de pression ou de température.Ils assurent un joint stable et sûr pour des conditions de fonctionnement constantes.



Environnements de soudage dangereux: brides filetéestrouver une utilité dans des environnements où le soudage présente un danger.autres appareils de fabrication électriqueoffrent une alternative sûre pour les raccords de tuyaux sans avoir besoin d'équipement de soudage ou de personnel spécialisé.



Zones hautement explosives: brides filetéessont adaptés à une utilisation dans des zones à risque d'explosion où même la moindre étincelle de soudage pourrait déclencher l'inflammation de substances dangereuses.autres appareils de fabrication électriqueréduire le risque d'allumage et assurer la sécurité dans ces environnements volatils.





Applications de la norme EN1092-01 pour les brides à fils en acier au carbone:

EN1092-01 Flanges filetées en acier au carboneIl existe de nombreuses applications dans les différents secteurs et les systèmes de tuyauterie.



Systèmes de plomberie: Flanges filetéessont souvent utilisés dans les systèmes de plomberie, tels que les réseaux d'approvisionnement en eau, les systèmes d'eaux usées et les systèmes d'irrigation.permettant une installation et une maintenance faciles.



Pipelines industriels:Ces brides conviennent aux conduites industrielles qui transportent des fluides ou des gaz, y compris les conduites pétrolières et gazières, les usines de transformation chimique, les centrales électriques et les raffineries.Leur connexion filetée permet d'établir un joint fiable qui résiste à des conditions de pression et de température modérées..



Systèmes de climatisation et de climatisation: EN1092-01 Franges filetées en acier au carbonesont utilisés dans les systèmes de chauffage, de ventilation et de climatisation (HVAC). Ils relient des tuyaux, des pompes et d'autres composants HVAC,faciliter le transfert efficace d'air chaud ou froid dans les bâtiments ou les installations industrielles.



Pièces de traitement:Dans diverses industries de traitement, telles que les aliments et les boissons, les produits pharmaceutiques et la pétrochimie, les brides filetées sont utilisées pour les tuyaux de traitement.Ils fournissent une connexion sûre et facilement détachable pour transporter des liquides, des gaz ou des poudres dans les procédés de fabrication et de production.



Installations de traitement de l'eau: brides filetéessont utilisés dans les usines de traitement de l'eau pour connecter les tuyaux et les composants des systèmes de filtration, des stations de pompage et des réseaux de distribution.Ils jouent un rôle crucial pour assurer un traitement et une distribution sûrs et efficaces de l'eau potable..



Applications industrielles générales: EN1092-01 Franges filetées en acier au carbonesont utilisés dans un large éventail d'applications industrielles générales où une connexion filetée est préférée ou requise.et divers pipelines de services publics.
