Maison > produits > Flanges de raccordement de tuyaux > 10A à 900A JIS B2220 acier au carbone A105 et acier inoxydable 304 316

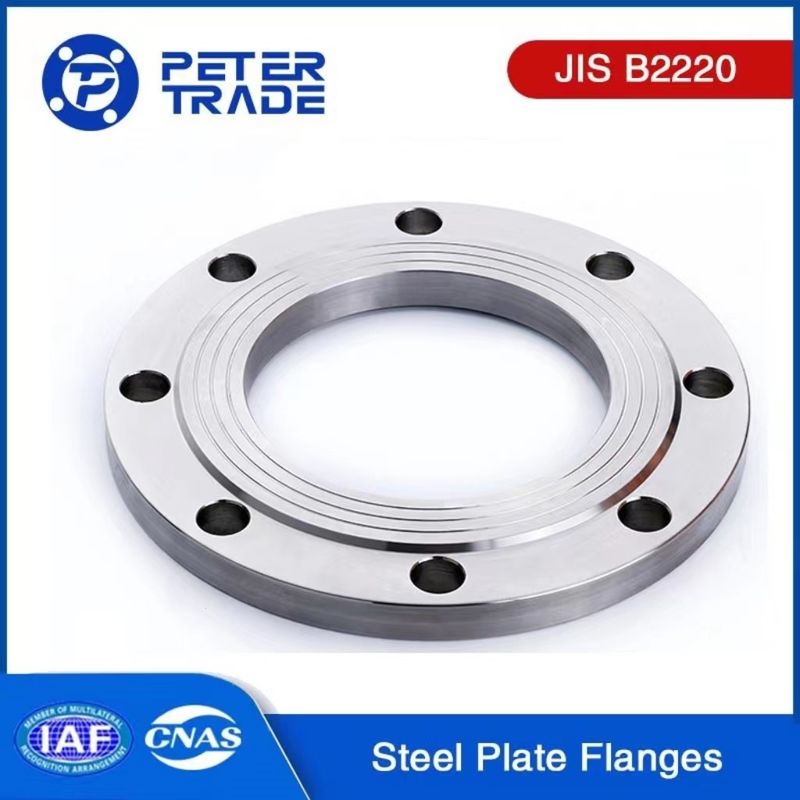

10A à 900A JIS B2220 acier au carbone A105 et acier inoxydable 304 316

Détails du produit

Lieu d'origine: Xi'an, province du Shaanxi, Chine

Nom de marque: PeterTrade(PT)

Conditions de paiement et d'expédition

Quantité de commande min: 1 à 10 pièces

Prix: negotiable

Détails d'emballage: Casse en bois,casse en contreplaqué,palette,etc.

Délai de livraison: environ 15 à 45 jours, selon

Conditions de paiement: D/A, T/T, L/C, D/P

Capacité d'approvisionnement: 100 à 200 tonnes/tonnes par mois

Parlez Maintenant.
Mettre en évidence:

10A Franges en tôle d'acier inoxydable

,

10A flange seulement b2220 10k

,

seulement 20 kg de bride 20 kg/cm2

Norme de produit:
JIS B2220 (norme industrielle japonaise)
Type de produit:
Flanges de tôle d'acier face soulevée et face plate (PLRF et PLFF)
Matériaux:
Principalement inclure des brides en acier au carbone et des brides en acier inoxydable et d' autres
Traitement de surface:
Peinture noire / huile anti-rouille / galvanisée à chaud
Tailles:
de 10A à 900A
Nombre de pressions:
20 kg/cm2
Applications:
L'industrie pétrolière et gazière, l'industrie de l'électricité et du chauffage, les pipelines d'eau
Exportation vers:
Différents pays européens et autres pays du monde
Norme de produit:
JIS B2220 (norme industrielle japonaise)
Type de produit:
Flanges de tôle d'acier face soulevée et face plate (PLRF et PLFF)
Matériaux:
Principalement inclure des brides en acier au carbone et des brides en acier inoxydable et d' autres
Traitement de surface:
Peinture noire / huile anti-rouille / galvanisée à chaud
Tailles:
de 10A à 900A
Nombre de pressions:
20 kg/cm2
Applications:
L'industrie pétrolière et gazière, l'industrie de l'électricité et du chauffage, les pipelines d'eau
Exportation vers:
Différents pays européens et autres pays du monde
10A à 900A JIS B2220 acier au carbone A105 et acier inoxydable 304 316

JIS B2220 20K Flanges en acier au carbone et en acier inoxydable pour applications industrielles



Introduction:

La société Shaanxi Peter International Trade Co., Ltd. a été créée en Chine.Nous avons acquis une solide réputation en tant que source fiable et fiable de produits de haute qualité.JIS B2220 Les brides en tôle en acier au carbone et les brides en acier inoxydable



Grâce à notre vaste expérience, nous comprenons l'importance de fournir un excellent service à nos clients.livraison rapideNotre équipe d'experts est dédiée à aider les clients tout au long du processus d'approvisionnement, de la sélection du produit au service après-vente.



Le contrôle et l'assurance qualité sont primordiaux pour nous en tant que fournisseur de bonne réputation.JIS B2220 Flanges en acier au carbone et en acier inoxydableêtre soumis à des essais et à des inspections rigoureux pour assurer leur durabilité, leur précision et leur conformité aux normes pertinentes.Nous travaillons en étroite collaboration avec des fabricants de confiance qui partagent notre engagement à fournir des produits fiables et de qualité supérieure.



Nous nous efforçons de dépasser les attentes des clients et de leur fournir le plus haut niveau de satisfaction.JIS B2220 Flange de tôle en acier au carbone et en acier inoxydableLes exigences des produits de première qualité et des services exceptionnels.





Description de la norme JIS B2220 sur les brides en tôle:

10A à 900A JIS B2220 acier au carbone A105 et acier inoxydable 304 316 0

JIS B2220 Flanses de tôlesdésigne les brides qui adhèrent à laSpécifications B2220 des normes industrielles japonaises (JIS) pour les brides de tôleVoici quelques points clés concernant les brides de plaque JIS B2220:



Conformité standard: Le JIS B2220est une norme largement reconnue au Japon pourautres appareils de fabricationElle fournit des lignes directrices pour les dimensions, les matériaux et les exigences techniques des brides à tôles utilisées dans diverses applications industrielles.

Conception et construction: JIS B2220 Flanses de tôlesont une forme de disque plat et circulaire avec des trous de boulons répartis uniformément autour de la circonférence. Ils sont conçus pour relier des tuyaux ou des raccords entre eux ou pour fermer l'extrémité d'un tuyau.



Dimensions et pressions:LeLe JIS B2220La norme couvre une gamme de tailles pourune résistance à la combustion supérieure à 50 Wgénéralement de 10 A à 1500 A. La norme spécifie également différentes classes de pression, telles que 5K, 10K, 16K, 20K, 30K, 40K et 63K,indiquant la pression maximale que la bride peut supporter sans fuite.



Sélection du matériau: JIS B2220peuvent être fabriqués à partir de différents matériaux, y compris l'acier au carbone, l'acier inoxydable ou d'autres matériaux appropriés.comme la température, pression et compatibilité avec le fluide transporté.



Considérations relatives à l'installation:Lors de l' utilisationDes brides de plaque JIS B2220,il est important de suivre les directives de la norme pour une installation correcte, notamment les techniques de serrage des boulons, le choix des joints,et l'alignement de la bride pour assurer une connexion sûre et sans fuite.





JIS B2220 Dimensions de la bride des plaques en acier au carbone et en acier inoxydable:

10A à 900A JIS B2220 acier au carbone A105 et acier inoxydable 304 316 1



Les éclaboussures de plaque de JIS 20 kg/cm2
Forage nominal de la bride À l'extérieur de Diam.of Pipe À l'intérieur de Diam. À l'extérieur de Diam. de Flange Dimensions de section de la bride Dia. de Bolt Le poids
t Visage soulevé Diam. de la face soulevée g Diam. du cercle de boulons Nombre de trous de boulons

Il y a un trou

Je vous en prie.

mm mm faire D t f g C N h en kg
10A 17.3 17.8 90 14 1 46 65 4 15 0.6
15A 21.7 22.2 95 14 1 51 70 4 15 0.7
20A 27.2 27.7 100 16 1 56 75 4 15 0.8
25A 34.0 34.5 125 16 1 67 90 4 19 1.3
32A 42.7 43.2 135 18 2 76 100 4 19 1.6
40A 48.6 49.1 140 18 2 81 105 4 19 1.7
50A 60.5 61.1 155 18 2 96 120 8 19 1.9
Le numéro de série 76.3 77.1 175 20 2 116 140 8 19 2.6
80A 89.1 90.0 200 22 2 132 160 8 23 3.8
90A 101.6 102.6 210 24 2 145 170 8 23 4.4
100A 114.3 115.4 225 24 2 160 185 8 23 4.9
125A 139.8 141.2 270 26 2 195 225 8 25 7.8
150A 165.2 166.6 305 28 2 230 260 12 25 10.1
200A 216.3 218.0 350 30 2 275 305 12 25 12.6
250A 267.4 269.5 430 34 2 345 380 12 27 21.9
300A 318.5 321.0 480 36 3 395 430 16 27 25.8
350A 355.6 358.1 540 40 3 440 480 16 33 36.2
400A 406.4 409.0 605 46 3 495 540 16 33 51.7
450A 457.2 460.0 675 48 3 560 605 20 33 66.1
500A 508.0 511.0 730 50 3 615 660 20 33 77.4
550A 558.8 562.0 795 52 3 670 720 20 39 92.2
600A 609.6 613.0 845 54 3 720 770 24 39 101.1
Pour les véhicules à moteur 660.4 664.0 945 60 5 790 850 24 48 147.6
700A 711.2 715.0 995 64 5 840       168.0
750A 762.0 766.0 1080 68 5 900 970 24 56 212.7
800A 812.8 817.0 1140 72 5 960 1030 24 56 248.5
850A 863.6 868.0 1200 74 5 1020 1090 24 56 280.5
900A 914.6 919.0 1250 76 5 1070 1140 28 56 296.9

1Les dimensions sont en millimètres.

2Les dimensions peuvent être spécifiées par différents acheteurs.





Quelques qualités courantes d'acier au carbone à brides glissantes:

ASTM A105:Il s'agit d'une qualité commune d'acier au carbone utilisée pourLes pièces de rechange sont utilisées pour les pièces de rechange.Il s'agit d'un acier au carbone forgé spécialement conçu pour un service à haute température et offre une excellente soudabilité et ténacité.

La norme ASTM A350 LF2 est modifiée.LF2 est une qualité d'acier au carbone à basse température couramment utilisée pour le glissement sur les brides dans les applications où une ténacité à basse température est requise.

Pour les appareils à commande numérique, les caractéristiques suivantes doivent être respectées:Ces grades sont des matériaux d'acier au carbone à haut rendement utilisés pourLes pièces de rechange sont utilisées pour les pièces de rechange.dans les applications nécessitant une résistance élevée et une résistance aux chocs.





Quelques types courants de brides en acier inoxydable:

Pour les appareils de traitement des déchets:Ces grades d'acier inoxydable sont austénitiques et sont couramment utilisés pourDes brides de plaque JIS B2220.Ils offrent une bonne résistance à la corrosion, une excellente soudabilité et conviennent à un large éventail d'applications.

Pour les appareils de traitement des déchets:À l'instar du F304/F304L, ces grades sont également des aciers inoxydables austénitiques avec une résistance à la corrosion améliorée, en particulier dans les environnements de chlorure.

Pour l'aéronef, les caractéristiques suivantes sont applicables:F321 est un acier inoxydable austénitique contenant du titane, qui offre une résistance accrue à la corrosion intergranulaire.Les pièces de rechange sont utilisées pour les pièces de rechange.dans les applications à haute température.

Pour l'aéronef, le système d'aérodrome doit être équipé d'un système d'aérodromes.Le F347 est une qualité d'acier inoxydable stabilisée avec l'ajout de niobium, ce qui améliore sa résistance à la corrosion intergranulaire.Il est couramment utilisé pour les brides de cou de soudure dans les applications impliquant des températures élevées.





Différences entre les brides en tôle d'acier au carbone et les brides en tôle d'acier inoxydable selon la norme JIS B2220:

Les principales différences entreJIS B2220 Flanges de tôles en acier au carboneetJIS B2220 Flanges de tôles en acier inoxydableLes caractéristiques les plus marquantes sont la composition du matériau, les propriétés mécaniques et la résistance à la corrosion.



Composition du matériau:

  • Les pièces détachées ne doivent pas être utilisées pour les pièces détachées de l'un ou l'autre type de véhicule.La teneur en carbone varie généralement de 0,05% à 2,0%, et d'autres éléments peuvent être présents en plus petites quantités.
  • Les pièces détachées ne doivent pas contenir de matériaux en fer ou en aciersont fabriqués à partir de différentes qualités d'acier inoxydable, qui est un alliage de fer, de chrome et souvent d'autres éléments tels que le nickel, le molybdène ou le titane.La qualité spécifique de l'acier inoxydable détermine sa résistance à la corrosion et ses propriétés mécaniques.

Résistance à la corrosion:

  • Les pièces détachées ne doivent pas être utilisées pour les pièces détachées de l'un ou l'autre type de véhicule.Ils peuvent nécessiter des revêtements de protection supplémentaires ou des traitements de surface pour améliorer leur résistance à la corrosion.
  • Les pièces détachées ne doivent pas contenir de matériaux en fer ou en aciersont très résistants à la corrosion en raison de la présence de chrome, qui forme une couche d'oxyde passif à la surface. Cette couche d'oxyde protège l'acier inoxydable contre l'oxydation et la corrosion,ce qui le rend bien adapté aux applications dans des environnements corrosifs.

Propriétés mécaniques:

  • Les pièces détachées ne doivent pas être utilisées pour les pièces détachées de l'un ou l'autre type de véhicule.ont une bonne résistance et conviennent aux applications nécessitant une résistance à haute pression et à haute température.Les propriétés mécaniques de l'acier au carbone peuvent varier en fonction de la teneur en carbone et des éléments d'alliage supplémentaires..
  • Les pièces détachées ne doivent pas contenir de matériaux en fer ou en acierL'acier inoxydable conserve sa résistance mécanique à des températures élevées,le rendant adapté à un large éventail d'applications.

Coût:

  • Les pièces détachées ne doivent pas être utilisées pour les pièces détachées de l'un ou l'autre type de véhicule.sont généralement plus rentables que les brides en acier inoxydable en raison du coût inférieur de l'acier au carbone en tant que matière première.
  • Les pièces détachées ne doivent pas contenir de matériaux en fer ou en aciersont généralement plus chers que les brides en acier au carbone en raison du coût plus élevé des alliages d'acier inoxydable.



Le choix entreautres appareils pour la fabrication des produits du noyau ou de la tôledépend des exigences spécifiques de l'application, y compris le niveau de résistance à la corrosion, la résistance mécanique et les contraintes budgétaires.Il est important de tenir compte des conditions environnementales, les caractéristiques des fluides et la durée de vie prévue lors du choix du matériau approprié pour les brides de tôle.





Applications de la plaque en acier au carbone JIS B2220autres appareils:

JIS B2220 Flanches de tôles en acier au carbone et de tôles en acier inoxydableIl existe de nombreuses applications dans les secteurs industriels et les systèmes de tuyauterie.JIS B2220 Flanges de tôles en acier au carbone et en acier inoxydablesont les suivants:



tuyauterie industrielle générale: brides de tôles en acier au carbone et brides de tôles en acier inoxydablesont largement utilisés dans les systèmes de tuyauterie industriels généraux pour la connexion de tuyaux, de vannes et d'équipements.Ils assurent une connexion sécurisée et étanche et conviennent à une gamme d'applications dans des secteurs tels que la fabrication, la production d'énergie, le pétrole et le gaz, le traitement chimique et le traitement de l'eau.



Systèmes de plomberie et de climatisation: JIS B2220 Flanches de tôles en acier au carbone et de tôles en acier inoxydablesont couramment utilisés dans les systèmes de plomberie et de climatisation (chauffage, ventilation et climatisation) pour relier des tuyaux et des composants.Ces brides assurent une connexion fiable et facilitent l'entretien et les réparations dans les bâtiments résidentiels., des bâtiments commerciaux et institutionnels.



Traitement de l'eau et des eaux usées: brides de tôles en acier au carbone et brides de tôles en acier inoxydablesont utilisés dans les usines de traitement des eaux usées, les installations de traitement des eaux usées et les systèmes de distribution.et applications de lisier où la résistance à la corrosion n'est pas la principale préoccupation.



Industrie pétrochimique et de raffinage: JIS B2220 Flanges de tôles en acier au carbone et brides de tôles en acier inoxydablesont utilisés dans l'industrie pétrochimique et de raffinage pour connecter des pipelines et des équipements.et autres produits à base d'hydrocarbures.



Génération d'électricité: brides de tôles en acier au carbone et brides de tôles en acier inoxydablesont utilisés dans les installations de production d'électricité, y compris les centrales thermiques, les centrales nucléaires et les installations d'énergie renouvelable.Ils sont utilisés pour connecter des tuyaux et des composants dans divers systèmes, comme la distribution de vapeur, d'eau et de gaz.



Construction navale et industrie maritime: JIS B2220 Flanches de tôles en acier au carbone et de tôles en acier inoxydablesont utilisés dans la construction navale et les applications maritimes pour connecter les systèmes de tuyauterie sur les navires, les plateformes offshore et les structures marines.Ces brides offrent une connexion robuste et fiable dans les environnements marins exigeants.
