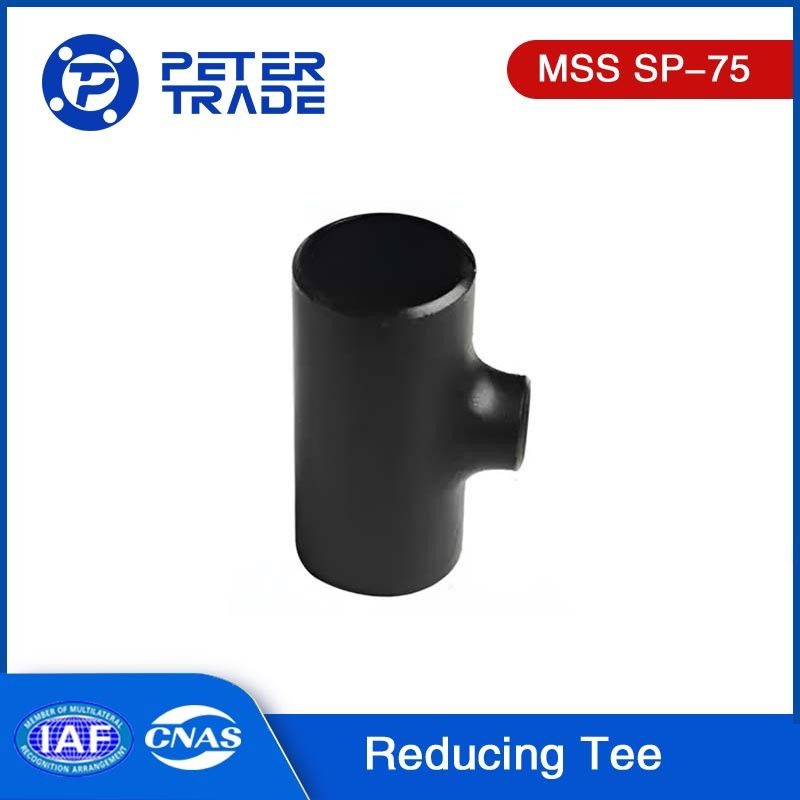

Pipe de peinture noire à haute résistance MSS SP-75 Reductrice de tuyauterie de tee WPHY-42 WPHY-46 WPHY-52 pour pipeline pétrolier et gazier

Raccords de tuyauterie en té réducteur MSS SP-75 Tés réducteurs Tés inégaux WPHY pour gaz et pétrole haute pression

Systèmes de transmission

Présentation du produit:

MSS SP-75est une pratique standard qui régit la fabrication de raccords à souder bout à bout à haute résistance destinés à être utilisés dans les systèmes de transmission de gaz et de pétrole à haute pression.Ces raccords sont fabriqués à partir d'acier au carbone et faiblement allié et sont utilisés dans diverses applications telles que les pipelines, les stations de compression, les stations de comptage et de régulation.

La norme couvre les dimensions, les tolérances, les valeurs nominales, les tests, les matériaux, les propriétés chimiques et de traction, le traitement thermique, les propriétés de ténacité, la fabrication, l'inspection, la certification et le marquage des raccords à souder bout à bout avec une taille nominale de tuyau (NPS) de 60 et moins. .

Raccords MSS SP-75sont classés en sept classes différentes en fonction de leur limite d'élasticité minimale :WPHY-42, WPHY-46, WPHY-52, WPHY-56, WPHY-60, WPHY-65 et WPHY-70.Le « WP » signifie « tuyau forgé » ou « plaque forgée », tandis que « HY » signifie « haut rendement ».

Ces raccords, tels que les coudes à long rayon, les coudes 3R, les tés droits, les tés réducteurs, les capuchons et les réducteurs, sont couramment utilisés pour connecter des tuyaux API 5L ou des brides de tuyaux forgées ASTM A694.

Dans les raccords d'oléoducs et de gazoducs à haute pression,MSS SP-75Les grades WPHY 60, 65 et 70 sont fréquemment utilisés.Pour les WPHY-42, 46, 52 et 56, qui fonctionnent dans des canalisations moyenne-haute pression, les clients peuvent plutôt choisir des raccords fabriqués en ASTM A234 WPB ou WPC.

Matériaux et méthodes de fabrication des tés de réduction MSS SP-75 :

Raccords de tuyauterie MSS SP 75doivent être fabriqués à partir d’aciers entièrement calmés produits par le procédé à foyer ouvert, à oxygène basique ou au four électrique.Ces matériaux comprennent des blooms, des billettes, des brames, des barres de forgeage de haute qualité, des plaques, des tuyaux sans soudure ou des tuyaux soudés par fusion.Les procédures de soudage doivent être conformes à la section IX du code ASME des chaudières et des appareils sous pression, ainsi qu'aux spécifications ASTM et API pertinentes.Le traitement thermique après soudage doit respecter les directives décrites dans la section VIII, division 1 du code ASME des chaudières et des appareils sous pression.Les extrémités soudées (biseaux) des raccords doivent avoir des épaisseurs de paroi variables.

La fabrication deMSS SP 75 WPHYles raccords de tuyauterie peuvent être facilement réalisés par forgeage, martelage, pressage, perçage, laminage, extrusion, refoulement, soudage ou une combinaison de ces méthodes.Les produits finaux doivent être exempts de défauts nuisibles ou de nécessité de réparations par soudage.Certains clients peuvent demander un usinage et un meulage pour corriger les imperfections de surface.

MSS SP-75 Tés réducteurs/Tés inégaux Dimensions :

Qualités de tés réducteurs/tés inégaux MSS SP-75 WPHY :

MSS SP-75spécifie plusieurs grades, appelésNotes WPHY, pour raccords à souder bout à bout.Ces grades correspondent à différentes limites d'élasticité minimales et sont utilisés pour catégoriser les raccords en fonction de leurs propriétés mécaniques.LeQualités WPHY spécifiées dans MSS SP-75inclure:

WPHY-42 :Cette nuance a une limite d'élasticité minimale de 42 000 psi (290 MPa).Il est couramment utilisé dans les applications nécessitant des raccords de résistance moyenne.

WPHY-46 :Cette nuance a une limite d'élasticité minimale de 46 000 psi (315 MPa).Il offre une résistance légèrement supérieure à celle du WPHY-42 et convient aux applications nécessitant une ténacité accrue.

WPHY-52 :Cette nuance a une limite d'élasticité minimale de 52 000 psi (360 MPa).Il offre une résistance supérieure à celle des grades précédents et est utilisé dans des applications nécessitant une résistance accrue à la pression et à la température.

WPHY-56 :Cette nuance a une limite d'élasticité minimale de 56 000 psi (385 MPa).Il offre une résistance encore accrue et convient aux applications exigeantes qui nécessitent des capacités de pression et de température plus élevées.

WPHY-60 :Cette nuance a une limite d'élasticité minimale de 60 000 psi (415 MPa).Il offre une résistance encore plus élevée par rapport aux qualités précédentes et est couramment utilisé dans des applications aux exigences plus exigeantes.

WPHY-65 :Cette nuance a une limite d'élasticité minimale de 65 000 psi (450 MPa).Il offre une résistance et une ténacité accrues, ce qui le rend adapté aux applications à haute pression et haute température.

WPHY-70 :Cette nuance a une limite d'élasticité minimale de 70 000 psi (485 MPa).Il offre la résistance la plus élevée parmi les qualités WPHY et est utilisé dans des applications qui nécessitent d'excellentes propriétés mécaniques et une résistance aux conditions extrêmes.

Applications des tés réducteurs/tés égaux MSS SP-75 WPHY :

Tés réducteurs/tés inégaux MSS SP-75 WPHY,qui sont des raccords à souder bout à bout fabriqués à partir d'acier au carbone à haute résistance et d'acier faiblement allié, ont diverses applications dans les systèmes de transmission de gaz et de pétrole à haute pression.

Répartition du débit : Réduire les téssont utilisés pour distribuer le flux d'un pipeline principal vers deux pipelines de dérivation de tailles différentes.Cela aide à diriger le flux efficacement en fonction des exigences du système.

Connexions de succursales : Tees inégauxsont utilisés pour créer des branchements dans les pipelines où le flux doit être détourné ou divisé dans différentes directions.

Controle de la pression:Ces raccords sont utilisés dans les systèmes où le contrôle de la pression est crucial.La conception deréduction des tésaide à gérer efficacement les chutes de pression tout en assurant des transitions de débit fluides.

Installations à espace limité :Dans les situations où l'espace est limité,tees inégauxpeut être utilisé pour connecter des tuyaux de différentes tailles sans nécessiter de raccords ou d'adaptateurs supplémentaires.

Expansion ou modification du pipeline :Lors de la modification ou de l'extension de pipelines existants,MSS SP-75 WPHY réduisant les tés/tés inégauxsont utilisés pour s'adapter aux changements dans les exigences de flux ou pour introduire de nouvelles branches dans le système.
